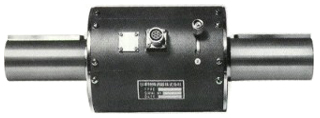

技术特点： 日本NTS扭力传感器TCR是一个连续动态高速旋转型扭力传感器，适用于离合器，电机，汽车零部件的扭力检测，日本NTS传感器TCR因其精度高，高速旋转型扭力检测被广大国内外客户所推出和使用。
| 型式 | 定格容量 |
| TCR-10N | 10N・m | 1.019kgf-m |
| TCR-20N | 20N・m | 2.039kgf-m |
| TCR-50N | 50N・m | 5.099kgf-m |
| TCR-100N | 100N・m | 10.19kgf-m |
| TCR-200N | 200N・m | 20.39kgf-m |
| TCR-500N | 500N・m | 50.99kgf-m |
| TCR-1000N | 1000N・m | 101.9kgf-m |
| TCR-2000N | 2000N・m | 203.9kgf-m |
技术参数： 定格容量 ・・・・・・・・・・・ 10N・m～2000N・m
定格出力 ・・・・・・・・・・・ 約1.5mV/V±1％ (10N・m～50N・mは1mV/V)
非直線性 ・・・・・・・・・・・ 0.2％R.O.
ヒステリシス ・・・・・・・・・ 0.2％R.O.
繰り返し性 ・・・・・・・・・・ 0.2％R.O.
推奨入力電圧 ・・・・・・・・・ 10V
大入力電圧 ・・・・・・・・・ 18V
入出力抵抗 ・・・・・・・・・・ 350Ω±1％
絶縁抵抗 ・・・・・・・・・・・ 200MΩ以上
温度補償範囲 ・・・・・・・・・ 常温～+60℃
許容温度範囲 ・・・・・・・・・ 常温～+75℃
許容過負荷 ・・・・・・・・・・ 120％R.C.
ケーブル ・・・・・・・・・・・ φ10、4芯シールドケーブル3m付属
外形尺寸：
| 型式 | 定格容量
(N・m) | A | B | C | D | E | F | φG | φH | N | J | K | L | M | P | Q | R | 高
回転数
(r.p.m) | 質量
(kg) |
| TCR-10N | 10 | 203 | 43 | 117 | 38 | 5 | 35 | 18 | 85 | 7 | 70 | 50 | 7 | 17 | M6 | 15 | 5×5 | 4500 | 2.4 |
| TCR-20N | 20 | 203 | 43 | 117 | 38 | 5 | 35 | 18 | 85 | 7 | 70 | 50 | 7 | 17 | M6 | 15 | 5×5 | 4500 | 2.4 |
| TCR-50N | 50 | 203 | 43 | 117 | 38 | 5 | 35 | 18 | 85 | 7 | 70 | 50 | 7 | 17 | M6 | 15 | 5×5 | 4500 | 2.4 |
| TCR-100N | 100 | 240 | 55 | 130 | 50 | 5 | 45 | 32 | 100 | 7 | 90 | 50 | 7 | 17 | M6 | 15 | 10×8 | 4000 | 4.1 |
| TCR-200N | 200 | 240 | 55 | 130 | 50 | 5 | 45 | 32 | 100 | 7 | 90 | 50 | 7 | 17 | M6 | 15 | 10×8 | 4000 | 4.1 |
| TCR-500N | 500 | 340 | 95 | 150 | 90 | 5 | 85 | 47 | 118 | 9 | 100 | 60 | 8 | 20 | M8 | 17 | 12×8 | 3000 | 8.3 |
| TCR-1000N | 1000 | 340 | 95 | 150 | 90 | 5 | 85 | 47 | 118 | 9 | 100 | 60 | 8 | 20 | M8 | 17 | 12×8 | 3000 | 8.3 |
| TCR-2000N | 2000 | 360 | 106 | 148 | 100 | 6 | 95 | 63 | 131 | 9 | 100 | 60 | 8 | 20 | M8 | 17 | 18×7 | 2900 | 12. |
