产品介绍

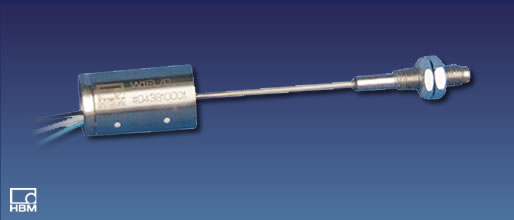

W1ELA/0-2 电感式位移传感器 可以安装在生产设备测试设备和测量仪器中. 传感器在4.8 kHz 载波频率下测量精度为0.2.

传感器包括活塞和核体. W1ELA/0-2 位移传感器采用微分阻塞原理. 测量体采用两个测量环轴向依次排列 形成一个电感半桥.

与载频放大器 连接形成一个全桥. 位移传感器测量范围包括两个方向从零点到满量程. 通过计算移动活塞的两个测量环感应值的改变. 其差值便是位移量.

关键特性

• 电感式位移传感器
• 交换错误 < 1 %
• 柔性活塞
• 柔性活塞保护由于过载引起的损坏
• 通过并行或反并行电路进行加减
• 型号: 活塞
• 连接类型: 半桥
• 灵敏度: ±80 mV/V
• 线性误差: ±0.2 %
• 保护等级: IP 20
• 额定位移: 0 mm ... ±1 mm
• 温度范围: -55 °C ... +130 °C
• 载波频率: 4.8 kHz
