产品介绍

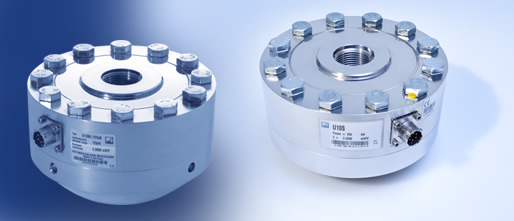

U10M / U10S - 力传感器 - 用于动态和静态力测量

U10M - 用于静态和动态测量的 拉/压 向力传感器

• 测量体:结实高度低: 采用多剪切力技术对称设计
• 独立弯矩补偿:采用特殊的电子校准程序，使来自于寄生负载的串扰保持在低水平，即使是双桥型号。

U10 力传感器 主要用于测试台，材料测试机和生产监控。径向对称，高度低，U10 力传感器 即使在振动带宽高达 200% 情况下具有极高的强度和精度。由于具有极高的线性，即使应用于部分量程，也能够保证极高的测量精度。

采用特殊的电子校准程序，能够使来自于寄生负载的串扰保持在低水平。 双桥型号主要用于航空航天测试，校准程序能够在两个测量桥都提供高精度。

TEDS U10 力传感器的电子数据表能够使测量链配置更方便，缩短设置时间，提高测量安全性: 降低手工设定的风险。

在 U10M 和 U10S 开发过程中，采用复杂的有限元分析使其位移非常小，这对于动态测量非常重要。

U10M 力传感器f可以连接到带有公制螺纹的设备上，其具有9个额定量程，从 0... 1.25 kN 2.5 kN 5 kN 12.5 kN 25 kN 50 kN 125 kN 250 kN 到 500 kN。通过采用双桥型号，调整参数以及选择连接部件 U10M 可以匹配多种测试任务。U10M 材料采用不锈钢或者铝，保护等级为 IP67.

U10S 力传感器采用英制螺纹标准，其符合 American UNF (Unified National Fine) 标准. 英制螺纹标准的 U10S 力传感器的额定量程为 1.25 kN 到 450 kN.

• 大允许力: 240%
  • 额定温度范围: -30°C ... +85°C
  • 保护等级: IP67
  • 力方向: 拉 / 压
