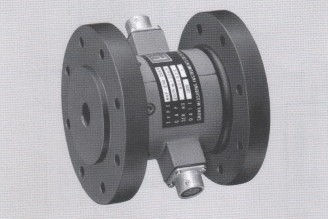

Showa传感器MMF

价格 电议
更新时间
2019-02-08 05:50:03
起订量
1件起批
服务
 资质已审查
发货地
上海市 嘉定区
货期
近期热度
次浏览
立即询报价

产品介绍

【特長・用途】

  • シンプルな構造のトルク・軸力変換器
  • 取付容易なフランジ付で材料試験機に適
  • 相互干渉：3 %以内（データ付）
  • 高容量対応（2 kN•m/200 kN）

関連リンク

２分力ロードセル／MD2形 | ６分力ロードセル／MDF形



形式・外観寸法

product_dimension

形式名・寸法・固有振動数・質量（単位：mm）
形式名 定格容量（トルク／軸力） A B C D E F G(g6) H(H7) J K 固有振動数（トルク／軸力） 質量
MMF-200-20KN
200 N•m/20 kN
104
70
15
4
5
135
45
45
75
110
570 Hz/1.9 kHz
4.1 kg
MMF-500-50KN
500 N•m/50 kN
132
80
24
4
5
170
50
50
89
135
520 Hz/1.8 kHz
9.1 kg
MMF-1K-100KN
1 kN•m/100 kN
174
110
30
4
5
185
50
50
89
140
500 Hz/2.8 kHz
13.6 kg
MMF-2K-200KN
2 kN•m/200 kN
225
135
43
4
5
250
50
50
89
200
320 Hz/2.4 kHz
32.1 kg

仕様・規格

許容過負荷 150 %RC
定格出力 1 mV/V±1 %
直線性 0.2 %RO
ヒステリシス 0.2 %RO
繰り返し性 0.1 %RO
推奨印加電圧 10 V 以内
許容印加電圧 15 V 以内
入力抵抗 350 Ω
出力抵抗 350 Ω
温度補償範囲 -10～60 ℃
許容温度範囲 -30～80 ℃
零点の温度影響 0.01 %RO/℃
出力の温度影響 0.01 %/℃
相互干渉 3 %RO（トルク・軸力共）
コネクタ レセプタクル／PRC03-21A10-7F
付属ケーブル L-A-5、コネクタの種類と接続を参照
