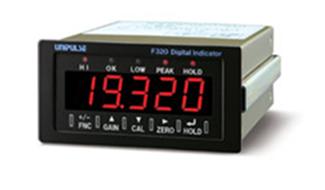

F320

小型测力仪表

F320是一种DIN96小型尺寸的应变式传感器用的测力仪表。为适合于冲压，压力，夹紧
等压力负荷控制，回转体的扭矩控制等生产线上的品质管理。标配有RS-485（Modbus-RTU），
能够比较容易地同PLC，外部显示装置组合使用，构筑各种管理系统。

※D/A转换器，与电压输出，电流输出对应着。
※BCD输出，与Sink Type，Source Type对应着。

模拟部分
激励电压	DC10或者是2.5V±10%（出厂设定的初始值是2.5V）输出电流 30mA以内
信号输入范围	－3.0～＋3.0mV/V
等效输入校正范围	＋0.5～＋3.0mV/V
等效输入校正误差	0.1%FS以内(0.5mV/V输入时)
零点调整范围	－2.0～＋2.0mV/V
量程调整范围	＋0.5～＋3.0mV/V
小输入分度	1μV/count （1mV/V以上的输入时可以保证1/10000精度）
精度	非线性　：　 0.02%FS以内(3mV/V输入时) 零点漂移　：　 0.5μV/℃ RTI以内量程漂移　：　 25ppm/℃以内
A/D转换器	速度　：　 2000次/秒分辨率　：　 24bit(二进制)3.0mV/V时约等于1/30000
模拟滤波	3，10，30，100，300，1kHz　贝塞尔低通滤波(-6dB/oct.)
峰值保持功能	每秒2000次的数组峰值保持

显示部分
显示器	字高15mm 7段红色LED数字显示（5位）数値　：　 5位±8.8.8.8.8（显示器前一位是1或者是无显示）显示值　：　 -19999～19999 小数点　：　显示位置可以选择（88.888，888.88，8888.8，88888）
显示项目	状态显示　：　 HI，OK，LOW，PEAK，HOLD　红色LED5个显示次数　：　从3，6，13，25次/秒中选择

设定部分
按键开关	FNC(+/-)，GAIN，CAL，ZERO，HOLD
设定项目	校正:零点校正/量程校正（实物校正，等效输入校正）＜设定模式1＞上限值，下限值，上下限比较模式，滞后，数字减值，零点附近＜设定模式2＞数字滤波，模拟滤波，动态追踪（时间），动态追踪（幅度），零点漂移（时间），零点漂移（幅度），保持模式＜设定模式3＞设定值LOCK，校正值LOCK，ZERO键有效/无效，HOLD键有效/无效，小分度，显示次数，小数点位置，激励电压＜设定模式4＞ RS485通讯条件，RS485ID号码，RS485传输延迟时间，BCD数据更新比率，D/A输出模块零点设定，D/A输出模块满量程设定，D/A输出模式，密码

外部输入/输出信号
	上限继电器输出，下限继电器输出，保持信号输入，数字零点信号输入

接口
	RS-485通讯接口（通讯模式Modbus-RTU） BCD输出接口（Sink Type）（选购件） BCD输出接口（Source Type）（选购件） D/A输出模块（电压输出）（选购件） D/A输出模块（电流输出）（选购件）

一般性能
电源电压	AC100V～240V（+10%-15%）(自由电源）50/60Hz DC12V～24V(±15%)(订货时)
消耗电力	15W max
突入电流(Typ) AC电源时	15A，2msec：AC100V平均负载状态（常温，开始时） 30A，2msec：AC200V平均负载状态（常温，开始时）
突入电流(Typ) DC电源时	4A，25msec：DC12V平均负载状态（常温，开始时） 3A，20msec：DC24V平均负载状态（常温，开始时）
使用条件	使用温度范围:-10～+40℃　保存温度范围-40～+80℃ 湿度:85%RH以下(无凝霜)
外形尺寸	96(W)×48(H)×127.3(D)(mm)　(不含凸起部分)
开孔尺寸	92×45(+1-0)　(mm)
重量	0.7kg

附属品
	・AC输入电源线*　1 ・终端阻抗　1 ・3P-2P变换接头*　1 ・BCD输出用接头（BCD选购件安装时）　1 传感器电缆线用铁氧磁芯体　1 ・AC输入电源线用铁氧体磁芯*　1 ・F320使用说明书　1 *　只在AC电源的时候附带
