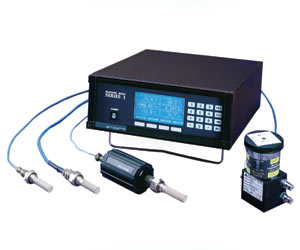

1MIS 1水分分析仪

价格 电议
更新时间
2019-02-08 05:50:03
起订量
1件起批
服务
 资质已审查
发货地
上海市 嘉定区
货期
近期热度
次浏览

产品介绍

水分图系列 1(1MIS 1)分析仪是GE水分系列分析仪家族中的。此多功能分析仪采用图表和窗口显示同时位于大型背光式液晶显示屏上的多达六条通道的任何六个参数(水分、氧气、温度、压力及两个辅助输入接口 )。用仪器的RS232端口和标准或个性化软件包还可将实时数据导出至 PC上。

MIS 1分析仪配合MIS探头和我们的非耗尽电解氧探头构建了一个功能齐全的系统,可测量多达6个通道的微量水分含量和微量氧含量。计算机增强响应和真正的ppbv量程可在极其微量的测量应用中提高响应速度,分辨率和精度。

分析仪的可选输入接受任一个电流或电压输出的传感器信号,有更大的灵活性,使得MIS 1 是一个真正的多功能分析仪。其它的特性包括所有输入为本安输入,隔离的模拟输出,报警继电器,内置的24VDC电流回路电源供应。MIS 1分析仪可选架装、台装、盘装、防护外壳和防爆外壳。

本安 所有输入接口(辅助输入接口除外)采用电气隔离和能源限制电路
BAS01ATEX7097 II (1) G [EEx ia] IIC –20°C~+50°C;
CSA C US I类2区, B、C&D 组T4A–Assoc.
Elec。器械[Exia]和I类1区 A、B、C&D组T4
符合欧洲标准 符合EMC指令89/336/EEC和73/23/EEC LVD(安装类型II类,污染程度2级)
输入
  • 水分:一到六条通道
  • 温度:一到六条通道
  • 压力:一到六条通道
  • 氧气:一到六条通道 •辅助输入接口(可选):每条安装的通道配两个输入端;可用于0/4 ~ 20 mA 和 0 ~4 V装置
模拟输出 每条通道配两个模拟输出端;内部选择隔离;10位(0.1%)分辨率
可编程的开关选择输出
  • 0 to 2 V 10 S minimum load resistance
  • 0/4 to 20 mA 400 S maximum series resistance
数字输出 RS232串行通信端口;信息以ASCII的形式发送
A/D分辨率 12位或16位,配MIS探头
计算机增强响应软件 标准:在突然烘干应用中提供快速测量结果(响应速度3-5分钟)
数据记录 同时记录多达12个参数;存储在RAM;记录长度取决于项目数和时间间隔
内存
  • 标准:电池备份 64 kB RAM
  • 可选:用PCMCIA卡还可增加可1 MB(或更多)
PC接口软件 可选:PanaView™仪器接口软件
报警继电器
  • 每条SPDT通道配两个可选C型继电器;28 VAC/28 VDC的额定电流为2 A
  • 每条通道的上、下界可采用标准式和密封式(对于每个CSA的2区危险区);在仪器范围内可设在任何水平
报警点 精度±0.1°C 露点
显示屏 图表/文本用背光式液晶显屏
显示功能 用文本和/或图表同时显示多达六条通道/参数组合
电源要求 通用电源自动调整为90 ~ 260 VAC,50/60 Hz
温度
  • 工作温度:32°F ~ 140°F(0°C ~ 60°C)
  • 储存:–22°F ~ 158°F (–30°C ~ 70°C)
数据保持 校准数据存储在电池备份存储器中
自动校准 发生在通电和用户选择的时间间隔时
结构尺寸(高x宽x深)
  • 机架安装: 5.22 x 19.00 x 17.03 in (13.26 cm x 48.26 cm x 43.26 cm)
  • 台式安装: 5.85 in x 13.94 in x 17.03 in (14.86 cm x 35.41 cm x 43.26 cm)
  • 面板安装: 8.25 in x 16.50 in x 17.03 in (20.96 cm x 41.91 cm x 43.26 cm)
  • 防侵蚀: 22.23 in x 16.23 in x 9.48 in (56.46 cm x 41.22 cm x 24.08 cm)
  • 防爆:咨询工厂

水分测量

类型 GE水分图系列、TF,以及M系列薄膜氧化铝探头
校准范围(露点/霜点)
  • 标准:68°F ~ -112°F (20°C ~ –80°C) 数据达 -166°F (–110°C)
  • 低:-58°F ~ -148°F (–50° ~ –100°C) 数据达 -166°F (–110°C)
  • 高:140°F ~ -112°F (60°C ~ –80°C) 数据达 -166°F (–110°C)
精度(露点/霜点)
  • ±1.1°F (±2°C),140°F ~ -85°F (60°C ~ –65°C)
  • ±1.6°F (±3°C) , -87°F ~ -166°F (–66°C ~ –110°C)
重复性(露点/霜点)
  • ±0.3°F (±0.5°C) 140°F ~ -85°F (60°C ~ –65°C)
  • ±0.5°F (±1.0°C) -87°F ~ -166°F (–66°C ~ –110°C)
工作压力 5XX汞柱至5000psi表压 (345 bar),受可选压力传感器限制--见压力传感器测量范围
其它水分参数 相对湿度(RH)、体积百万分比 (ppmv)、重量百万分比(ppmw)、体积十亿分比 (ppbv)、每一百万标准立方英尺中占的磅数 (lb/MMSCF)

温度测量

类型 热敏电阻内置可选水分探头
范围 –22°F ~ 158°F (–30°C ~ 70°C)
精度 –22°F (–30°C)时,精度为±0.3°F (±0.5°C)

压力测量

类型 可选传感器内置TF、水分图系列水分探头或标准外部压力变送器,24 V,4 ~ 20 mA
范围 0 ~5000 psi表压 (1 ~ 345 bar);规定类型和压力范围
精度 全量程的±1%
额定压力 可用范围量程的三倍至大7500 psi表压 (518 bar)
